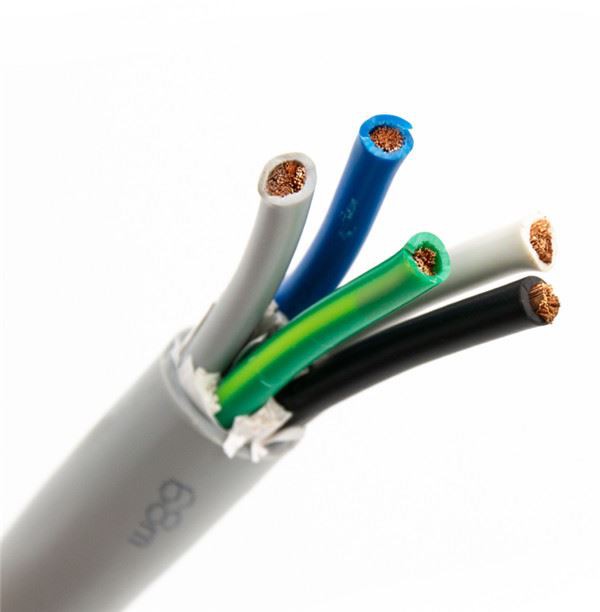

Standarta 5 dzīslu PVC izolēts kabelis
GB/T12706, IEC60502, citus standartus, piemēram, DIN VDE, AS/NZS vai īpašus veidus, var pielāgot atbilstoši klienta prasībām.
5 dzīslu PVC izolētā kabeļa specifikācijas:
6mm2,10mm, .16mm...25mm. 35mm..50mm.95mm..150mm...300mm2
AWG izmērs: AWG1, AWG2,AWG1/0 AWG 2/0 , AWG 3/0 .......var pielāgot vairāk AWG izmēra kabeļus.
Kodols Nr | 3+2 kodols | 4+1 kodols | 5 kodols |
Apgabals | 2,5 ~ 300 mm2 | 4 ~ 300 mm2 | 2,5 ~ 95 mm2 |
Tips Apraksts& Pielietojums Kabeļa gadījums
Tips | Apraksts | Pieteikšanās vieta | |
Cu kodols | Al Core | ||
VV | VLV | PVC izolācijas PVC apvalka strāvas kabelis | Lai liktu iekštelpās, tunelī, kabeļa vagā vai caurulē, kabelis nevarētu'izturēt mehānisku spēku ārpusē |
VV22 | VLV22 | PVC izolācija, tērauda lentes bruņas, PVC apvalka strāvas kabelis | Lai kabelis būtu novietots zem zemes, tas varētu izturēt noteiktu mehānisku spēku, |
VV62 | VV62 | PVC izolācija, tai nav magnētisma tērauda lentes bruņas, PVC apvalka strāvas kabelis. | |
VV32 | VLV32 | PVC izolācija, plānas tērauda stieples bruņas, PVC apvalka strāvas kabelis | Jāpiemēro akai, zemūdens ar jūras dibenu, kabeļu kannas iztur lielāku spiedienu ar svinu, lai izvilktu traipu. |
VV72 | VLV72 | PVC izolācija, bez magnētisma biezas tērauda stieples bruņas, PVC apvalka strāvas kabeļa | |
VV42 | VLV42 | PVC izolācija, biezas tērauda stieples bruņas, PVC apvalka strāvas kabelis | |
Īpašas piezīmes: | 1. Viendzīslas kabelis ar magnētisma materiāla bruņām nav piemērots lietošanai maiņstrāvas barošanas avota aizmugurējā sliedē. Tam jāizvēlas nemagnētisks bruņu materiāls, piemēram, viendzīslas 62 vai 72 tipa kabelis. 2. Neļaujiet centam savstarpēji šķērsot magnētisma cauruļvadus, kad tiek izveidots viendzīslas kabelis, lai novērstu nolaišanos, kas vada elektriskās strāvas spēju. | ||
Tehnisko datu lapa 5 dzīslu PVC izolētam kabelim:
0,6/1kV 3+2 dzīslu PVC izolēts PVC apvalks Elektrības kabelis
Nominālā platība mm2 | Bez bruņojuma | Tērauda lente bruņota | Tērauda stieple bruņota | ||||||
Atsauces diametrs mm | Aptuvenais svars kg/km | Atsauces diametrs mm | Aptuvenais svars kg/km | Atsauces diametrs mm | Aptuvenais svars kg/km | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
3*4+2*1.5 | 14.3 | 324 | 218 | 17.5 | 508 | 401 | / | / | / |
3*6+2*4 | 16.1 | 440 | 277 | 19.3 | 646 | 482 | / | / | / |
3*10+2*6 | 18.7 | 635 | 370 | 21.9 | 873 | 607 | / | / | / |
3*16+2*10 | 21.8 | 926 | 499 | 25.0 | 1203 | 775 | / | / | / |
3*25+2*16 | 23.3 | 1333 | 664 | 26.1 | 1585 | 916 | 30.8 | 2459 | 1791 |
3*35+2*16 | 24.7 | 1635 | 784 | 27.7 | 1914 | 1063 | 32.7 | 2710 | 1855 |
3*50+2*25 | 28.3 | 2255 | 1063 | 32.5 | 2924 | 1732 | 36.3 | 3952 | 2704 |
3*70+2*35 | 32.0 | 3135 | 1407 | 36.2 | 3883 | 2155 | 39.8 | 4933 | 3186 |
3*95+2*50 | 36.7 | 4217 | 1866 | 41.1 | 5092 | 2742 | 44.0 | 6223 | 3821 |
3*120+2*70 | 40.7 | 5417 | 2329 | 44.9 | 6360 | 3272 | 50.1 | 8240 | 5994 |
3*150+2*70 | 43.7 | 6303 | 2694 | 47.9 | 7314 | 3705 | 53.1 | 9382 | 5700 |
3*185+2*95 | 49.2 | 8024 | 3413 | 53.4 | 9161 | 4549 | 58.4 | 11327 | 6678 |
3*240+2*120 | 55.0 | 10314 | 4315 | 59.2 | 11580 | 5581 | 64.0 | 13850 | 7860 |
3*300+2*150 | 60.8 | 12817 | 5322 | 65.0 | 14212 | 6717 | 69.9 | 16710 | 9223 |
0,6/1kV 4C+1E serdeņa tips PVC izolēts PVC apvalks Elektrības strāvas kabelis
Nominālā platība mm2 | Bez bruņojuma | Tērauda lente bruņota | Tērauda stieple bruņota | ||||||
Atsauces diametrs mm | Aptuvenais svars kg/km | Atsauces diametrs mm | Aptuvenais svars kg/km | Atsauces diametrs mm | Aptuvens Svars kg/km | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
4*4+1*2.5 | 14.8 | 348 | 232 | 18.0 | 537 | 421 | / | / | / |
4*6+1*4 | 16.4 | 465 | 289 | 19.6 | 673 | 496 | / | / | / |
4*10+1*6 | 19.4 | 686 | 396 | 22.6 | 932 | 641 | / | / | / |
4*16+1*10 | 22.4 | 992 | 528 | 25.5 | 1275 | 809 | / | / | / |
4*25+1*16 | 23.5 | 1362 | 638 | 26.1 | 1609 | 885 | 30.1 | 2513 | 1789 |
4*35+116 | 25.1 | 1751 | 777 | 27.7 | 2009 | 1035 | 31.9 | 2970 | 1997 |
4*50+1*25 | 29.5 | 2473 | 1069 | 33.5 | 3104 | 1700 | 37.5 | 4244 | 2840 |
4*70+1*35 | 32.9 | 3367 | 1402 | 37.1 | 4083 | 2117 | 40.9 | 5322 | 3357 |
4*95+1*50 | 37.3 | 4512 | 1829 | 41.3 | 5301 | 2618 | 46.8 | 7266 | 4583 |
4*120+1*70 | 41.2 | 5709 | 2277 | 45.2 | 6578 | 3146 | 50.7 | 8747 | 5316 |
4*150+1*70 | 45.1 | 6921 | 2740 | 49.1 | 7871 | 3690 | 54.8 | 10264 | 6084 |
4*185+1*95 | 49.8 | 8592 | 3382 | 53.8 | 9637 | 4427 | 60.3 | 12340 | 7215 |
4*240+1*120 | 56.2 | 11018 | 4279 | 60.2 | 12193 | 5454 | 66.3 | 15140 | 8401 |
4*300+1*150 | 62.1 | 13681 | 5257 | 66.1 | 14976 | 6552 | 72.4 | 18266 | 9843 |
600/1000V 5 kodolu PVC izolēts PVC apvalks Elektrības kabelis
Nominālā platība mm2 | Bez bruņojuma | Tērauda lentes bruņu | Tērauda stieples bruņu | ||||||
Atsauces diametrs mm | Aptuvenais svars kg/km | Atsauces diametrs mm | Aptuvenais svars kg/km | Atsauces diametrs mm | Aptuvenais svars kg/km | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
5*2.5 | 13.4 | 266 | / | 17.0 | 423 | / | / | / | / |
5*4 | 14.6 | 386 | 260 | 18.3 | 570 | 446 | / | / | / |
5*6 | 16.0 | 505 | 316 | 19.7 | 704 | 517 | / | / | / |
5*10 | 19.1 | 760 | 433 | 23.5 | 999 | 684 | 27.0 | 1700 | 1390 |
5*16 | 22.6 | 1090 | 588 | 26.0 | 1357 | 858 | 30.0 | 2316 | 1820 |
5*25 | 27.4 | 1598 | 818 | 31.0 | 2183 | 1390 | 35.0 | 2848 | 2073 |
5*35 | 30.5 | 2134 | 1049 | 34.5 | 2764 | 1664 | 38.2 | 3648 | 2563 |
5*50 | 35.2 | 2848 | 1382 | 39.6 | 2932 | 1741 | 41.5 | 4682 | 3132 |
5*70 | 39.8 | 3980 | 1823 | 44.3 | 3930 | 2177 | 47.8 | 5917 | 3747 |
5*95 | 45.6 | 5386 | 2447 | 50.0 | 5163 | 2337 | 55.0 | 7843 | 4898 |
