Aac diriģents

Izraudzītais valsts tīkla diriģents piegādātājs, vairāk nekā 15 gadu pieredze vadu kabeļu jomā. Mēs varam ražot atbilstoši dažādiem standartiem, piemēram, GB (Ķīnas standarts), IEC, BS, ASTM, DIN un tā tālāk.

Nosūtīt pieprasījumu

Apraksts

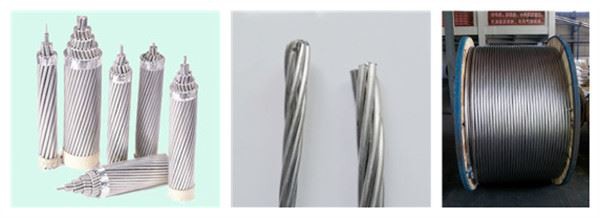

AAC diriģents ar pilnu nosaukumu: VISS ALUMĪNIJA VIELAS DIRIMENTS,

Ieraksta nosaukums saskaņā ar Ķīnas standartu: JL
Karstais eksports uz: Filipīnām, Indonēziju, AAE, Saūda Arābiju, Dienvidāfriku, Nigēriju, Keniju, daudzām Āfrikas valstīm

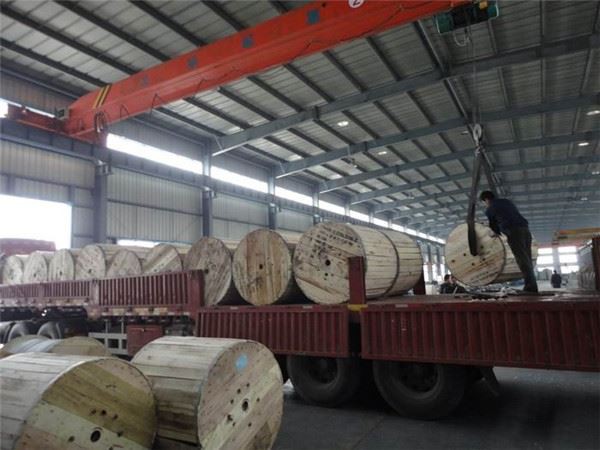

Iepakošanas veids: koka cilindrs vai koka tērauda muca
Aac Conductor piegāde: vismaz 50 km ražošanas dienā

AAC vadītājs AAC standarta GB/T 1179-2008

Apgabals	Gabali/diametrs	Diametrs	Maks. pretestība 20 grādos	Aprēķins Spēks	Svars
mm²	mm	mm	Ω/km	KN	kg/km
10	7/1.35	4.05	2.8633	1.95	27.4
16	7/1.71	5.12	1.7896	3.04	43.8
25	7/2.13	6.40	1.1453	4.50	68.4
40	7/2.70	8.09	0.7158	6.80	109.4
63	7/3.39	10.2	0.4545	10.39	172.3
100	19/2.59	12.9	0.2877	17.00	274.8
125	19/2.89	14.5	0.2302	21.25	343.6
160	19/3.27	16.4	0.1798	26.40	439.8
200	19/3.66	18.3	0.1439	32.00	549.7
250	19/4.09	20.5	0.1151	40.00	687.1
315	37/3.29	23.0	0.0916	51.97	867.9
400	37/3.71	26.0	0.0721	64.00	1102.0
450	37/3.94	27.5	0.0641	72.00	1239.8
500	37/4.15	29.0	0.0577	80.00	1377.6
560	37/4.39	30.7	0.0515	89.60	1542.9
630	61/3.63	32.6	0.0458	100.80	1738.3
710	61/3.85	34.6	0.0407	113.60	1959.1
800	61/4.09	36.8	0.0361	128.00	2207.4
900	61/4.33	39.0	0.0321	144.00	2483.3
1000	61/4.57	41.1	0.0289	160.00	2759.2
1120	91/3.96	43.5	0.0258	179.20	3093.5
1250	91/4.18	46.0	0.0231	200.00	3452.6
1400	91/4.43	48.7	0.0207	224.00	3866.9
1500	91/4.58	50.4	0.0193	240.00	4143.1

AAC

Standarts: ASTM B231

Koda vārds	Kopējais laukums		Stieples un stieples diametrs mm	Lineārā masa kg/km	Kopējais diametrs mm	Nominālā pārrāvuma slodze daN	Maks. Līdzstrāvas pretestība 20 grādos Mazāks vai vienāds ar Ω/k
Koda vārds	AWG vai MCM	mm²	Stieples un stieples diametrs mm	Lineārā masa kg/km	Kopējais diametrs mm	Nominālā pārrāvuma slodze daN
Peachbell	6	13.29	7/1.554	37	4.67	249	2.1692
Roze	4	21.16	7/1.961	58	5.89	396	1.3624
Iriss	2	33.61	7/2.474	93	7.42	597	0.8577
Pansy	1	42.39	7/2.776	117	8.33	732	0.6801
Magone	1/0	53.48	7/3.119	147	9.36	873	0.5390
Aster	2/0	67.42	7/3.503	186	10.51	1100	0.4276
Floksis	3/0	85.03	7/3.932	234	11.80	1347	0.3390
Oxlip	4/0	107.23	7/4.417	296	13.26	1698	0.2688
Baldriāns	250	126.71	19/2.931	349	14.57	2062	0.2275
Sneezewort	250	126.71	7/4.80	349	14.4	2007	0.2275
Laurels	266.8	135.16	19/3.01	373	15.05	2200	0.2133
Margrietiņa	266.8	135.16	7/4.96	373	14.9	2141	0.2133
Peonija	300	152.0	19/3.193	419	15.97	2403	0.1896
Tulpe	336.4	170.45	19/3.381	470	16.91	2695	0.1691
Narcise	350	177.35	19/3.447	489	17.24	2804	0.1625
Canna	397.5	201.42	19/3.673	555	18.36	3184	0.1431
Goldentuft	450	228	19/3.909	629	19.55	3499	0.1264
Syringa	477	241.68	37/2.882	666	20.19	3849	0.1193
Kosmoss	477	241.68	19/4.023	666	20.12	3708	0.1193
Hiacinte	500	253.35	37/2.951	698	20.65	4035	0.1138
Zinnija	500	253.35	19/4.12	698	20.6	3888	0.1138
Dālija	556.5	282	19/4.346	777	21.73	4327	0.1022
Āmuļi	556.5	282	37/3.114	777	21.79	4362	0.1022
Meadowsweet	600	304	37/3.233	838	22.63	4703	0.0948
Orhideja	636	322.25	37/3.33	888	23.31	4985	0.0894
Heuchera	650	329.35	37/3.366	908	23.56	5095	0.0875
Karogs	700	354.71	61/2.72	978	24.48	5146	0.0813

AAC vadītāja standarts: ASTM B231

Koda vārds	Kopējais laukums		Stieples un stieples diametrs mm	Kopējais diametrs mm	Lineārā masa kg/masa	Nominālā pārrāvuma slodze daN	Maks. Līdzstrāvas pretestība 20 grādos Mazāks par vai vienāds ar Ω/km
Koda vārds	AWG vai MCM	mm²	Stieples un stieples diametrs mm	Kopējais diametrs mm	Lineārā masa kg/masa	Nominālā pārrāvuma slodze daN
Verbena	700	354.71	37/3.493	24.45	978	5487	0.0813
Nasturcija	715.5	362.58	61/2.75	24.76	1000	5874	0.0795
violets	715.5	362.58	37/3.533	24.74	1000	5609	0.0795
Kaķene	750	380	61/2.817	25.35	1048	5985	0.0759
Petūnija	750	380	37/3.617	25.32	1048	5875	0.0759
Ceriņi	795	402.84	61/2.90	26.11	1111	6345	0.0715
Arbutus	795	402.84	37/3.724	26.06	1111	6232	0.0715
Snapdragon	900	456.06	61/3.086	27.78	1257	6978	0.0632
Gaiļbiks	900	456.06	37/3.962	27.73	1257	6848	0.0632
Goldenrod	954	483.42	61/3.177	28.6	1333	7896	0.0596
Magnolija	954	483.42	37/4.079	28.55	1333	7258	0.0596
Kamēlija	1000	506.71	61/3.251	29.36	1397	7753	0.0569
Hawkweed	1000	506.71	37/4.176	29.23	1397	7608	0.0569
Larkspur	1033.5	523.68	61/3.307	29.76	1444	8012	0.0550
Zibene	1033.5	523.68	37/4.244	29.72	1444	7863	0.0550
Kliņģerīte	1113	563.93	61/3.432	30.89	1555	8628	0.0511
Vilkābele	1192.5	604.26	61/3.551	31.05	1666	9245	0.0477
Narciss	1272	644.51	61/3.668	33.02	1777	9861	0.0477
Kolumbīna	1351.5	684.84	61/3.78	34.01	1888	10478	0.0421
Neļķe	1431	725.10	61/3.89	35.03	1999	10768	0.0398
Gladiolas	1510.5	765.35	61/4.00	35.09	2110	11365	0.0376
Coreopsis	1590	805.68	61/4.099	36.51	2221	11964	0.0358
Džesamīns	1750	886.71	61/4.302	38.72	2445	13168	0.0325
Cowslip	2000	1013.42	91/3.76	41.40	2791	15300	0.0285
Lupīna	2500	1266.67	91/4.21	46.30	3524	18700	0.0230
Trilijs	3000	1520.13	127/3.90	50.75	4232	22500	0.0192
Bluebonnet	3500	1773.50	127/4.21	54.80	4985	26200	0.0166

AAC standarts: BS215 1. daļa

Nomināls Alum Apgabals mm²	Straujš un vads diametrs mm	Sekciju zona mm²	Apm. Svars Kg/km	Kopējais diametrs mm	Max..DC Pretestība 20 grādos Mazāks par vai vienāds ar Ω/km	Aprēķināts pārrāvuma slodze da N	Fināls Modulus Par elastību hbar	Lineārās izplešanās koeficients / grāds
22	7/2.06	23.33	64	6.18	1.227	399	5900	23×10﹣⒍
25	3/3.35	26.40	73	7.2	1.081	411	5900	23×10﹣⒍
25	7/2.21	26.8	73	6.6	1.066	459	5900	23×10﹣⒍
30	3/3.66	31.6	86	7.9	0.9082	486	5900	23×10﹣⒍
35	7/2.59	37.0	101	7.8	0.7762	603	5900	23×10﹣⒍
40	7/2.79	42.8	117	8.4	0.6689	687	5900	23×10﹣⒍
50	7/3.10	52.83	145	9.30	0.5419	828	5900	23×10﹣⒍
60	7/3.40	63.55	174	10.20	0.4505	990	5900	23×10﹣⒍
70	7/3.66	73.7	202	11.0	0.3881	1134	5900	23×10﹣⒍
75	7/3.78	78.5	215	11.4	0.3644	1194	5900	23×10﹣⒍
80	7/3.91	84.1	230	11.7	0.3406	1278	5900	23×10﹣⒍
90	7/4.17	95.6	262	12.5	0.2994	1453	5900	23×10﹣⒍
100	7/4.39	106.0	290	13.17	0.2702	1600	5900	23×10﹣⒍
100	19/2.67	106.0	293	13.4	0.2704	1742	5600	23×10﹣⒍
125	7/4.90	132.0	361	14.7	0.2169	1944	5900	23×10﹣⒍
150	7/5.36	157.9	432	16.1	0.1818	2385	5900	23×10﹣⒍
150	19/3.25	157.9	434	16.25	0.1825	2570	5600	23×10﹣⒍
175	19/3.53	186	512	17.7	0.1547	2863	5600	23×10﹣⒍
200	19/3.78	213.2	587	18.9	0.1349	3240	5600	23×10﹣⒍
225	19/3.99	236.9	652	20.0	0.1211	3601	5600	23×10﹣⒍
250	19/4.22	265.7	731	21.10	0.1083	4040	5600	23×10﹣⒍
300	19/4.65	322.7	888	23.25	0.08916	4875	5600	23×10﹣⒍
350	37/5.00	373.2	1027	25.0	0.07711	5637	5600	23×10﹣⒍
350	19/3.58	373.3	1029	25.1	0.07741	5745	5600	23×10﹣⒍
400	37/5.36	428.5	1179	26.8	0.06710	6473	5600	23×10﹣⒍
400	37/3.78	415.2	1145	26.46	0.06944	6310	5600	23×10﹣⒍
450	37/4.09	486.9	1342	28.6	0.05931	7401	5600	23×10﹣⒍
500	37/4.27	529.5	1460	29.9	0.05441	7998	5600	23×10﹣⒍
600	37/4.65	628.6	1733	32.6	0.04588	9495	5600	23×10﹣⒍
750	37/5.23	794.6	2191	36.6	0.03627	12010	5600	23×10﹣⒍

AAC vadītāja standarts: DIN 48201

Nomināls Alum mm²	Aprēķināts Apgabals mm²	Straujš un vads diametrs mm	Kopējais diametrs mm	Max.DC Pretestība 20 grādos Mazāks par vai vienāds ar Ω/km	Aprēķināts pārrāvuma slodze daN	Apm. Svars kg/km
16	15.89	7/1.70	5.1	1.8018	290	44
25	24.25	7/2.10	6.3	1.1808	425	67
35	34.36	7/2.50	7.5	0.8332	585	94
50	49.48	7/3.00	9.0	0.5786	810	135
50	48.36	19/1.80	9.0	0.5950	860	133
70	65.82	19/2.10	10.5	0.4371	1150	181
95	93.27	19/2.50	12.5	0.3084	1595	256
120	117.00	19/2.80	14.0	0.2459	1910	322
150	147.10	37/2.25	15.2	0.1960	2570	406
185	181.60	37/2.50	17.5	0.1587	3105	501
240	242.54	61/2.25	20.2	0.1191	4015	670
300	299.43	61/2.50	22.5	0.09650	4850	827
400	400.14	61/2.89	26.0	0.07221	6190	1105
500	499.83	61/3.23	29.1	0.05781	7600	1381
625	626.20	91/2.96	32.6	0.04625	9690	1733
800	802.10	91/3.35	36.8	0.03611	12055	2219
1000	999.71	91/3.74	41.1	0.02897	14845	2766
