1. Vara vadītāja PVC izolēta vadības kabeļa pielietošana
Produkti ir piemēroti vadības elektroiekārtu un instrumentu uzraudzībai un atgriešanas ķēdes kontrolei, aizsardzībai un mērīšanai strāvas sadales blokā, ja nominālais spriegums ir līdz 450/750 V maiņstrāvai.
2. Standarts vara vadītāja PVC izolētam vadības kabelim
Produktus var ražot saskaņā ar IEC60227 standartu, Ķīnas standartu GB 9330-2008, un rūpnīca var izgatavot kabeli arī pēc citiem standartiem.
3. Veids, nosaukums un lietojumprogramma
Tips | Apraksts | Diriģenta apgabals mm2 | Kodola nr | Pieteikums |
KVV | Vara vadītājs, PVC izolēts un apvalkots vadības kabelis | 0.75, 1.0, 1.5, 2.5 | 2--16 | Pastāvīga uzstādīšana iekštelpās, kabeļu grāvjos vai caurulēs. |
4, 6 | 2--14 | |||
10 | 2-10 | |||
KVVP | Vara vadītājs, ar PVC izolāciju un apvalku, pīts ekranēts vadības kabelis | 0.75, 1.0, 1.5, 2.5 | 2-61 | Pastāvīga uzstādīšana iekštelpās, kabeļu grāvjos vai caurulēs, kur nepieciešams ekranējums. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KVVP2 | Vara vadītājs, ar PVC izolāciju un apvalku, ar vara lenti ekranēts vadības kabelis | 0.75, 1.0, 1.5, 2.5 | 4-10 | Pastāvīga uzstādīšana iekštelpās, kabeļu grāvjos vai caurulēs, kur nepieciešams ekranējums. |
4, 6 | 7-61 | |||
10 | 4-10 | |||
KVV22 | Vara vadītājs, ar PVC izolāciju un apvalku, tērauda lentes bruņu vadības kabelis | 0.75, 1.0, 1.5, 2.5 | 7-61 | Pastāvīga uzstādīšana iekštelpās, kabeļu grāvjos, caurulēs vai pazemē. Jāspēj izturēt spēcīgāku ārējo mehānisko spēku. |
4, 6 | 4-14 | |||
10 | 4-14 | |||
KVVR | Vara vadītājs, PVC izolēts un elastīgs vadības kabelis ar apvalku | 0.5-2.5 | 4-61 | Uzstādīšana iekštelpās, kur nepieciešama elastība un kustīgums. |
KVVRP | Vara diriģents, PVC izolēts un apšūts, pīts, ekranēts, elastīgs vadības kabelis | 0.5, 0.75, 1.0 | 4-61 | Uzstādīšana iekštelpās, kur nepieciešama elastīguma ekranēšana un kustīgums. |
1.5, 2.5 | 4-68 | |||
Tips | Apraksts | Diriģenta apgabals mm2 | Kodola nr | Pieteikums |
KYJV | Vara vadītājs, XLPE izolēts un PVC apvalkots vadības kabelis | 0.75, 1.0, 1.5, 2.5 | 2-16 | Pastāvīga uzstādīšana iekštelpās, kabeļu grāvjos vai caurulēs. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KYJVP | Vara diriģents, XLPE izolēts, Pīts ekranēts, PVC apvalks Vadības kabelis | 0.75, 1.0, 1.5, 2.5 | 2-61 | Pastāvīga uzstādīšana Iekštelpās, kabeļu grāvjos vai caurulēs, kur nepieciešams ekranējums. |
4, 6 | 2-14 | |||
10 | 2-10 | |||
KYJV22 | Vara vadītājs, XLPE izolēts, ar tērauda lenti bruņots, vadības kabelis ar PVC apvalku | 0.75, 1.0, 1.5, 2.5 | 7-61 | Pastāvīga uzstādīšana iekštelpās, kabeļu grāvjos, caurulēs vai pazemē. Jāspēj izturēt spēcīgāku ārējo mehānisko spēku. |
4, 6 | 4-14 | |||
10 | 4-10 | |||
KYJVP2 | Vara vadītājs, XLPE izolācija, vara lentes ekrāns, vadības kabelis ar PVC apvalku | 0.75, 1.0, 1.5, 2.5 | 7-61 | Pastāvīga uzstādīšana iekštelpās, kabeļu grāvjos vai caurulēs, kur nepieciešams ekranējums. |
4, 6 | 4-14 | |||
10 | 4-10 | |||
KYJVR | Vara vadītājs, XLPE izolēts, elastīgs vadības kabelis ar PVC apvalku | 0.5-2.5 | 4-61 | Uzstādīšana iekštelpās, kur nepieciešama elastība un kustīgums. |
KYJVRP | Vara vadītājs, XLPE izolēts, pīts ekranēts, PVC apvalks, elastīgs vadības kabelis | 0.5, 0.75, 1.0 | 4-61 | Uzstādīšana iekštelpās, kur nepieciešama elastīguma ekranēšana un kustīgums. |
1.5, 2.5 | 4-68 |
4. Ieklāšanas prasības
4.1. PVC izolētā kabeļa vadītāja ilgstoša darba temperatūra ir 70 ℃.
XLPE izolētā kabeļa vadītāja ilgstoša darba temperatūra ir 90 ℃.
4.2. Temperatūra kabeļu ieguldīšanai nedrīkst būt zemāka par 0℃.
Pieļaujamais izliekuma rādiuss (r) neapbruņots kabelis: r≥6D; (D: kabeļa ārējais diametrs); bruņots vai ar vara lenti ekranēts kabelis: r≥12D; ekranēts elastīgs kabelis: r≥6D.
Vadītāja struktūra, Vadītāja pretestība, Izolācijas biezums un pretestība
Apgabals mm2 | Diriģentu konstrukcija | Vadītāju pretestības Ω/km | Biezums mm | Izolācijas pretestība Ω*km | ||
Kategorija | Skaitlis/diametrs mm | Vai nav alvas | Konservēts | |||
0.5 | 3 | 16/0.20 | 39.0 | 40.1 | 0.6 | 0.013 |
0.75 | 1 | 1/0.97 | 24.5 | 24.8 | 0.6 | 0.012 |
2 | 7/0.37 | 24.5 | 24.8 | 0.6 | 0.014 | |
3 | 24/0.20 | 26.0 | 26.7 | 0.6 | 0.011 | |
1.0 | 1 | 1/1.13 | 18.1 | 18.2 | 0.6 | 0.011 |
2 | 7/0.43 | 18.1 | 18.2 | 0.6 | 0.013 | |
3 | 32/0.20 | 19.5 | 20.0 | 0.6 | 0.010 | |
1.5 | 1 | 1/1.38 | 12.1 | 12.2 | 0.7 | 0.011 |
2 | 7/0.52 | 12.1 | 12.2 | 0.7 | 0.010 | |
3 | 30/0.25 | 13.3 | 13.7 | 0.7 | 0.010 | |
2.5 | 1 | 1/1.78 | 7.41 | 7.56 | 0.8 | 0.010 |
2 | 7/0.68 | 7.41 | 7.56 | 0.8 | 0.009 | |
3 | 50/0.25 | 7.98 | 8.21 | 0.8 | 0.009 | |
4 | 1 | 1/2.25 | 4.61 | 4.70 | 0.8 | 0.0085 |
2 | 7/0.85 | 4.61 | 4.70 | 0.8 | 0.0077 | |
6 | 1 | 1/2.763.08 | 3.08 | 3.11 | 0.8 | 0.0070 |
2 | 7/1.04 | 3.08 | 3.11 | 0.8 | 0.0065 | |
10 | 2 | 7/1.35 | 1.83 | 1.84 | 1.0 | 0.0065 |
Piezīmes: diriģenta kategorija
1: nozīmē grūti
2: nozīmē elastīgu
3: nozīmē elastīgāku

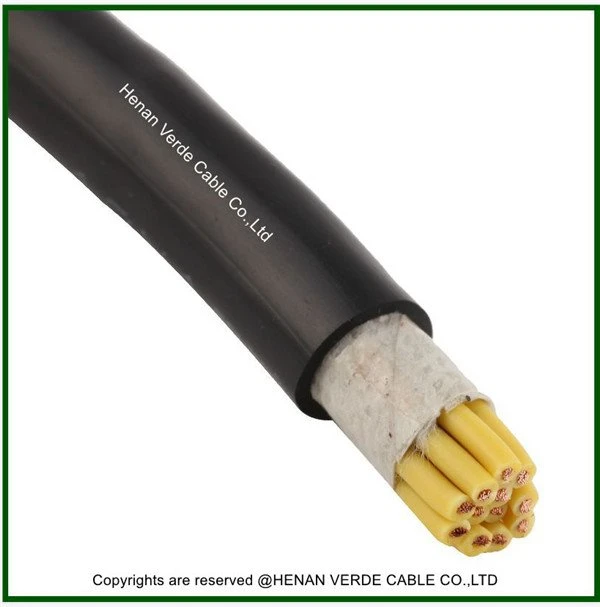

Vara vadītāja PVC izolētā vadības kabeļa konstrukcijas rasējums
Mēs varam ražot dažādu materiālu stiepļu kabeļus, piemēram, LSOH, liesmu slāpējošus un ugunsdrošu kabeli, vairogu kabeli. Šeit ir norādītas vienas kabeļu daļas. Lai iegūtu sīkāku informāciju, lūdzu, sazinieties ar mums.
